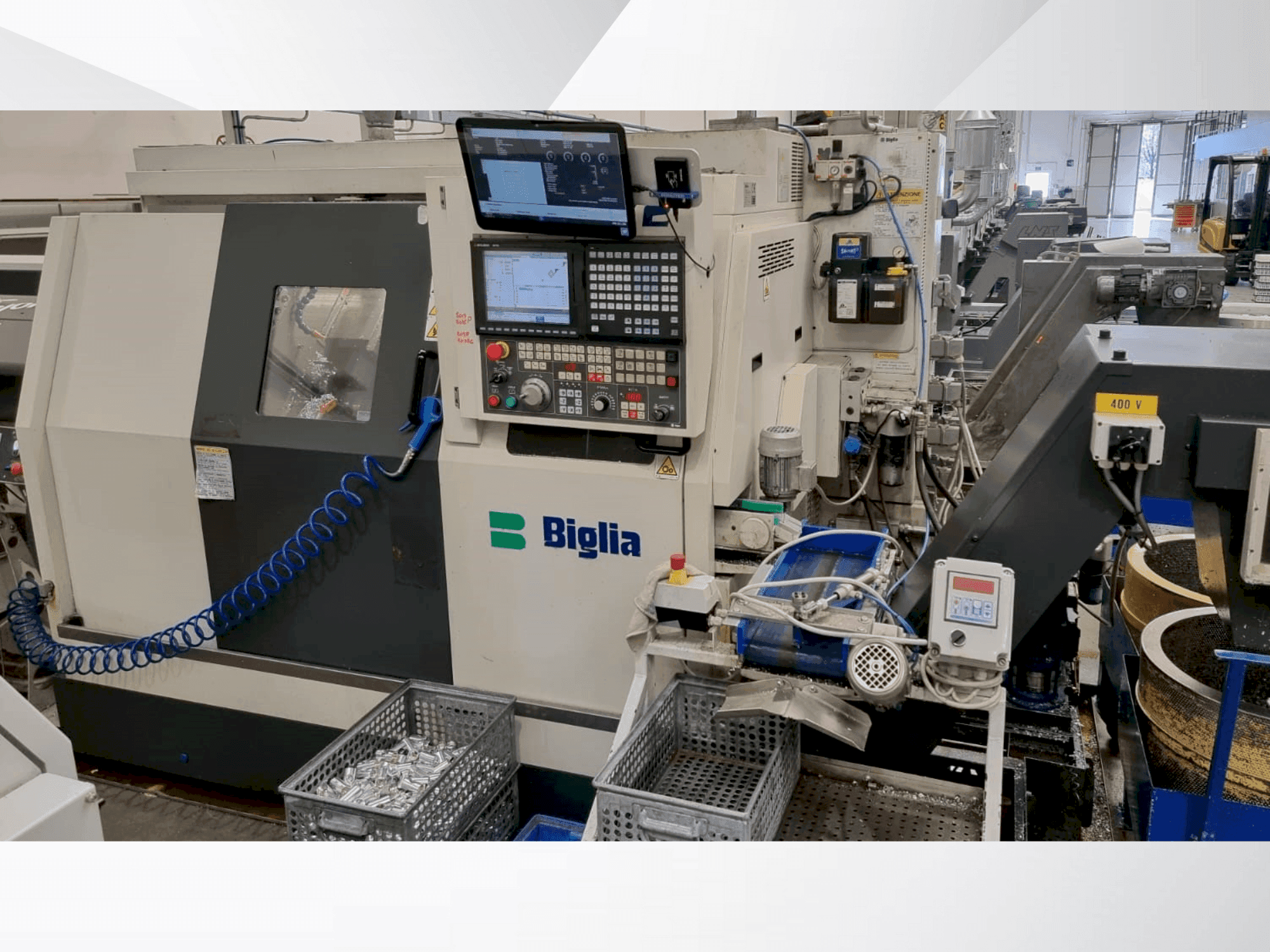

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Zusätzliche Ausrüstung

• - Werkzeugträger / Revolver 1 mit 8 Werkzeugplätzen / Werkzeugsystem Zylinderschaft 25 x 48 mm / Revolver 2 mit 6 Werkzeugplätzen.
• - Späneförderer:Abwurfhöhe 650 mm / Hydraulikanlage:Fördermenge 19 l/min. / Systemdruck 90 bar.
• - Füllvolumen 50 Liter / Kühlmittelsystem: Durchflussmenge 40 l/min / Systemdruck 4 bar / Füllvolumen 210 Liter.
• - Materialzuführungsvorrichtung: Stangendurchmesser max. 52 mm.
• - Vorschubhub max. 80 mm / Vorschubkraft 3000 N / Auswurfvorrichtung für Synchronspindel: Auswurfhub 40 mm.
• - Hydraulische Ausstoß- und Spüleinrichtung:Ausstoßhub 40 mm / Hinterbohrvorrichtung:Max. 5 feststehende Werkzeuge.
• - Max. 3 feste und 2 angetriebene Werkzeuge / Drehzahl 6000 min-1. / Drehmoment 8 Nm / Werkzeugaufnahmebohrung 25 mm.

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - X-achse: 85 mm (x₁-achse), 85 mm (x₂-achse), 170 mm (x₃-achse) / y-achse: 50 mm (+25/-25) (y₁-achse), 50 mm (+25/-25) (y₂-achse) / z-achse: 300 mm (z₁ achse), 300 mm (z₂ achse), 340 mm (z₃ achse).
  • - Hydrauliksystem: tankinhalt: 25 liter / motorleistung: 2. 2 kw / maximaler druck: 40 bar.
  • - Schmiersystem: tankinhalt: 3 liter / die maschine ist ce-zertifiziert.
  • - Motorisiertes revolvergetriebe: motorleistung der werkzeugspindel: 2. 2 kw.
  • - Maximales drehmoment: 22 nm.
  • - Durchmesser der bohrstange: 20 mm.
  • - Revolver:werkzeugsäule kompatibel mit werkzeughalter typ: biglia. / abmessungen des werkzeugschaftes: 16x16 mm. / bohrstange durchmesser: 20 mm.

Zusätzliche Informationen

• - Leistung: 40 kW, 70 A. Schalttafel: BIGLIA. Stromversorgung: 400V 50Hz. Arbeitsbereich: Maximaler Drehdurchmesser der Stange: 36 mm. Durchmesser des Stangendurchgangsrohrs: 37,5 mm. Hauptspindel: Maximale Drehzahl: 7000 U/min. Flansch der Spindelnase: 115 mm. Spindelbohrung: 46 mm. Innendurchmesser der drei vorderen Lager: 75 mm. Leistung des Spindelmotors: 11 kW. Kontinuierliche Leistung des Spindelmotors: 7,5 kW. Konstante Leistung von: 1700 U/min. Maximales Drehmoment: 62 Nm. Druckbereich des Schließzylinders des Spannfutters: 75 cm². Hub des Spannzangen-Schließzylinders: 26 mm. Einstellbare Schließkraft von 5 bis 30 Bar. Maximale Spannkraft: 2250 daN. Gegenspindel: Maximale Drehzahl: 7000 U/min. Flansch der Spindelnase: 115 mm. Spindelbohrung: 46 mm. Innendurchmesser der drei vorderen Lager: 75 mm. Leistung des Spindelmotors: 11 kW. Kontinuierliche Leistung des Spindelmotors: 7,5 kW. Konstante Leistung von: 1700 U/min. Maximales Drehmoment: 62 Nm. Druckbereich des Schließzylinders des Spannfutters: 75 cm². Hub des Spannzangen-Schließzylinders: 26 mm. Einstellbare Schließkraft von 5 bis 30 Bar. Maximale Spannkraft: 2250 daN. Oberer Querschlitten: Z₁-Achse (Längsschlitten): Maximaler Hub: 300 mm. Spindeldurchmesser/Gewinde: 25/10 mm. Maximale Eilgeschwindigkeit: 30 m/min. X₁-Achse (Querschlitten): Maximaler Hub: 85 mm. Spindeldurchmesser/Steigung: 25/10 mm. Maximale Eilgeschwindigkeit: 15 m/min. Y₁-Achse (Vertikalschlitten): Maximaler Hub: 50 mm (+25/-25). Spindeldurchmesser/Steigung: 25/5 mm. Maximale Eilgeschwindigkeit: 15 m/min. Unterer Querschlitten: Z₂-Achse (Längsschlitten): Maximaler Hub: 300 mm. Spindeldurchmesser/Gewinde: 25/10 mm. Maximale Eilgeschwindigkeit: 30 m/min. X₂-Achse (Querschlitten): Maximaler Hub: 85 mm. Spindeldurchmesser/Steigung: 25/5 mm. Maximale Eilgeschwindigkeit: 15 m/min. Y₂-Achse (Vertikalschlitten): Maximaler Hub: 50 mm (+25/-25). Spindeldurchmesser/Steigung: 25/5 mm. Maximale Eilgeschwindigkeit: 15 m/min. Gegenspindel-Querschlitten: Z₃-Achse (Längsschlitten): Maximaler Hub: 340 mm. Spindeldurchmesser/Gewinde: 25/10 mm. Maximale Eilgeschwindigkeit: 30 m/min. X₃-Achse (Querschlitten): Maximaler Hub: 170 mm (+85/-85). Durchmesser der Schraube: 25/5 mm. Maximale Eilgeschwindigkeit: 15 m/min.
