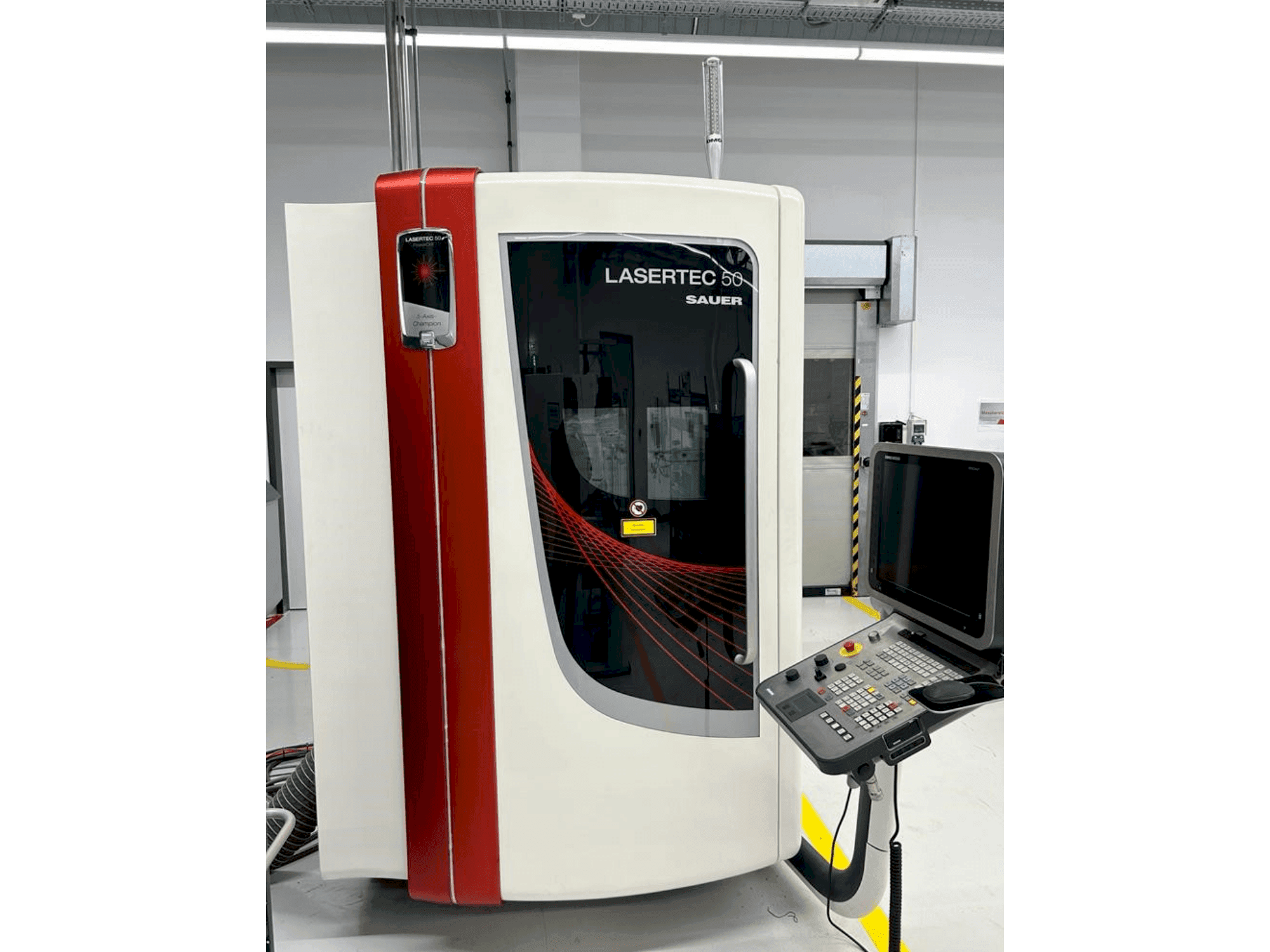

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Zusätzliche Ausrüstung

• - LASAG FLS 352 A Laser (2011)
• - Keller L-CUT-1-P2-B60-V Absauganlage (2010)
• - KKT OLB 10 SA Kühler (2014)

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Basismaschine: cnc laserpräzisionsmaschine // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm verfahrweg // kreuzschlitten mit linearantrieben // vertikalachse (z-achse) mit linearführungen und kugelumlaufspindelantrieb // vollverkleidung (laserschutzklasse 1) mit 1 laserschutzfenster // stabiler maschinengrundrahmen aus mineralguss // lasag nd:yag laser fls (300 watt) // bearbeitungskopf (100 mm brennweite) // motorisierter expander 1 - 6fach // stabqualität
  • - Steuergerät: 3d bahnsteuerung // siemens 840 d solutionline
  • - Arbeitstisch: nc-schwenkrundtisch // hochdynamisch und präzise // mit zwei torquemotoren für werkstücke bis 200mm durchmesser // max. Belastung bis zu 14 kg
  • - Arbeitstisch-optionen: ks-befestigungsflansch // hsk-63 mit radialer und winkeliger ausrichtung zum manuellen einspannen der kundenpalette 200 x 280 mm // palette erfordert einen hsk-63-halter
  • - Kamera im strahlengang mit schwanenhals-led-auflichtquelle // kollisionsschalter für bearbeitungskopf (3-achsig wirkend)
  • - Steuerungsoptionen: 5-achsen-transformation // elektronisches handrad // programmierbarer prozessgasdruck
  • - Mg-signalampelanzeige von 4 maschinenzuständen: "programm aktiv", "laserwarnung", "störung", "einrichtbetrieb"
  • - 3d-messtaster renishaw omp 400 automatisch ausfahrend
  • - Zusätzliches laserschutzfenster 297 mm x 210 mm // absaugung mit sekundärfilterstufe // kühlgerät für laserfls und linearmotoren // wasser-wasser-wärmetauscher
  • - Dmg powertools
• Qualitative Maschinenvorteile:
  • - Schneiden von pcd / cbn rohlingen in drei bis fünf achsen: 10x schneller im vergleich zum drahterodieren
  • - Laserschneiden von pcd / cbn einsätzen in 2d und direkt auf dem schaftwerkzeug
  • - 5-achsen-präzisionsmaschine mit linearantrieben in x / y für > 1g beschleunigung
  • - Hochdynamische torque-motoren in beiden drehachsen (b- und c-achse)
  • - Hohe positioniergenauigkeit von ≤ 8 μm
  • - Ccd-kamera und 3d-taster für schnelle einrichtung
  • - Benutzerfreundliche siemens 840d solutionline mit speziellen softwarefunktionen
  • - Eine sehr gute zugänglichkeit des lasers für einstellungs- und wartungsarbeiten
  • - Es wird kein spezielles prozessgas verwendet. Es wird nur 6 bar druckluft benötigt
  • - Die maschine kann 5 achsen gleichzeitig bearbeiten

Zusätzliche Informationen

• - Die Maschine ist derzeit in Produktion, aber sofort verfügbar
