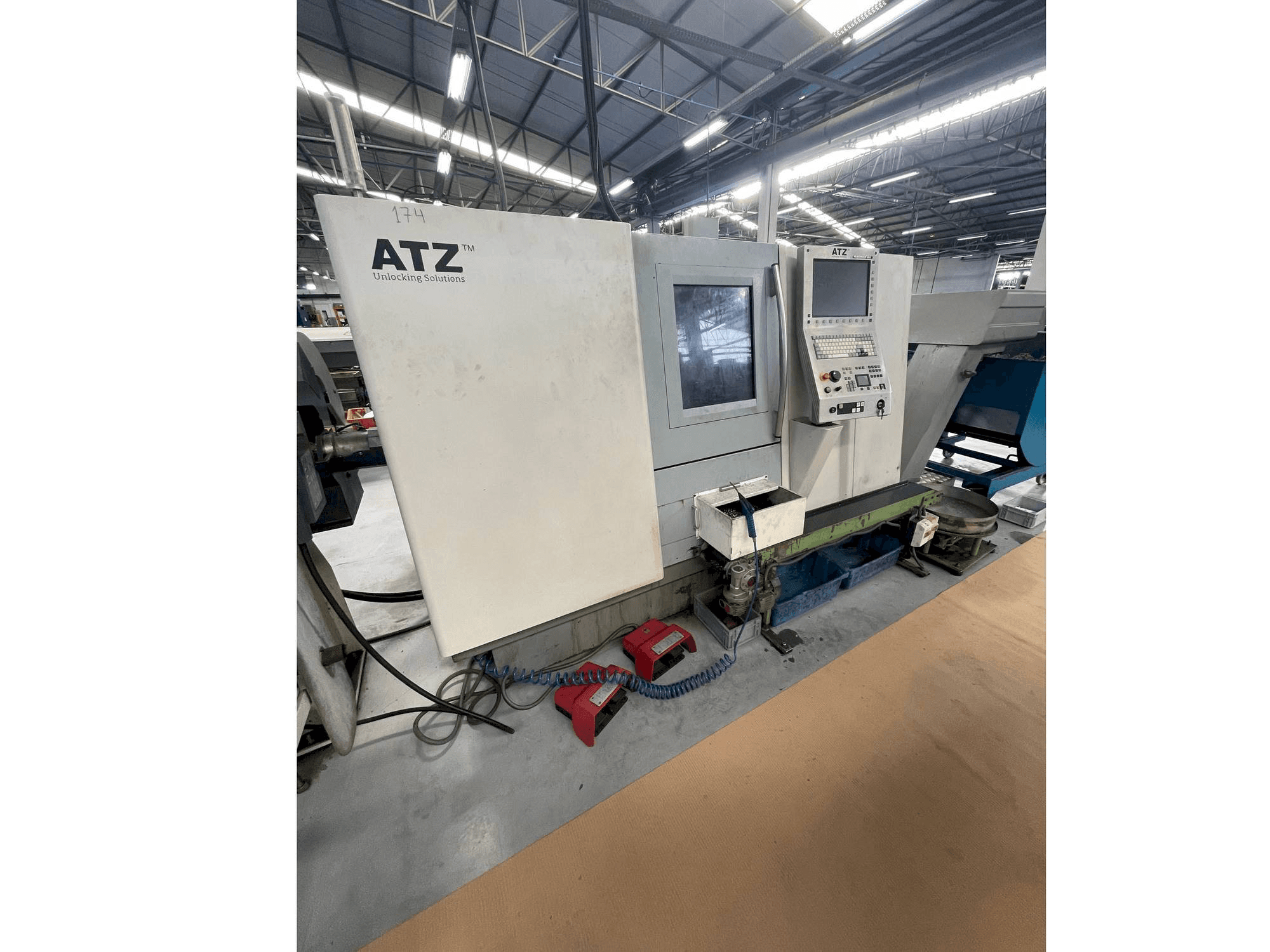

Gildemeister CTX 310 V6 Drehmaschine

In Originalsprache anzeigen

Diese Gildemeister CTX 310 V6 Drehmaschine wurde 2006 in Italien gebaut. Sie wird von einer Heidenhain PLUS IT-Steuerung gesteuert und hat 4 Achsen. Die Maschine hat eine Haupt- und Gegenspindeldrehzahl von 6000 U/min und ist in perfektem Zustand.

Übersicht

Hersteller: Gildemeister
jahr: 2006
MODELL: CTX 310 V6
anwendungstyp: Drehen
Standort: Portugal
maschinentyp: Horizontal-Drehmaschine
Verfügbarkeit: Verkauft
Marke Steuergerät: HEIDENHAIN

Technische Daten - Gildemeister CTX 310 V6

Allgemeine Angaben

Gewicht: 3950 kg

Steuergerät

Modell: PLUS IT
Hersteller: HEIDENHAIN

Hauptantrieb

Drehzahlbereich Spindel: 6000 1/MIN
Motorkraft der Spindel: 12 kW
Anzahl der Achsen: 4

Bewegung

X-Achse Bewegung: 140 mm
X-Achse Vorschubkraft: 4,5 kN
X-Achse Eilgang: 24 m/min
Y-Achse Bewegung: 80 (+/- 40) mm
Y-Achse Vorschubkraft: 9,0 kN
Y-Achse Eilgang: 12 m/min
Z-Achse Bewegung: 450 mm
Z-Achse Vorschubkraft: 4,5 kN
Z-Achse Eilgang: 30 m/min
C-Achse Bewegung: 360° MM
C-Achse Eilgang: 100 / 2: 200 min/-1

Werkzeugplätze

Anzahl der Stationen: 12
Werkzeughaltertyp: VDI 30

Zusätzliche Informationen

Maschinenvorteile

Technische Maschinenvorteile:
- - Drehdurchmesser max. 246 mm
- - Länge der drehung max. 445 mm
- - Abstand zwischen den spindeln 665 mm
- - Spitzenhöhe 365 mm
- - Größter umlauf über bett 500 mm
- - Umlaufdurchmesser über traversenschiene 375 mm
- - Standard-drehdurchmesser. 170 - 210 mm
- - Max. Drehmoment 115 nm - c-achse 0,001 °
- - Durchmesser des spindellagers 100 mm - spindelbohrung 73 mm
- - Max. Nutzbarer stangendurchmesser 50 mm
Qualitative Maschinenvorteile:
- - Max. Drehzahl gegenspindel 6. 000 min/-1, leistungsaufnahme - gegenspindel 7,5 kw, max. Drehmoment 48 nm
- - Gegenspindel z2 440 mm
- - Werkzeugschaft 20 x 20 mm
- - Max. Drehzahl angetriebene werkzeugstationen 4. 000 min/-1, leistungsaufnahme - angetriebene werkzeugstationen 3,3 kw, max. Drehmoment 16 nm
- - Eilgang-gegenspindel z2 30 m/min
- - Vorschubkraft gegenspindel z2 4,0 kn, gesamtleistungsbedarf 32 kva

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
