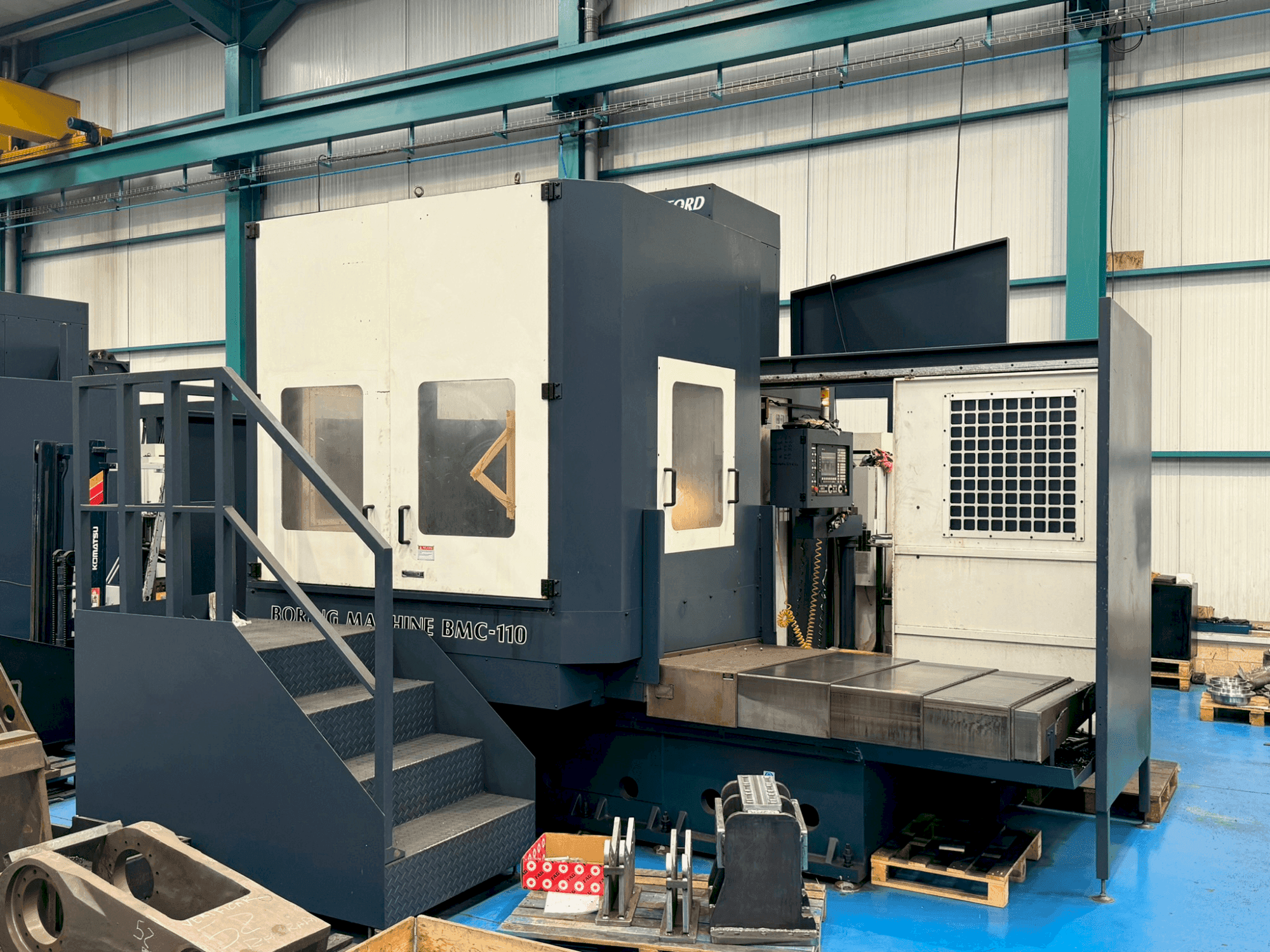

Johnford - BMC 110ES-BOR-JOH-2012-00001

Allgemeine Angaben

• Breite: 6200 MM
• Tiefe: 7100 MM
• Höhe: 3980 MM
• Gewicht: 27,000 KG

Hauptantrieb

• Drehzahlbereich Spindel: 0-3,000 1/MIN
• Motorkraft der Spindel: 22/25 kw
• Hauptmotorleistung: 71 kw

Bewegung

• X-Achse Bewegung: 2000 mm
• X-Achse Vorschub: 12,000 mm/min
• Y-Achse Bewegung: 1800 mm
• Y-Achse Vorschub: 12,000 mm/min
• Z-Achse Bewegung: 1600 mm
• Z-Achse Vorschub: 12,000 mm/min
• W-Achse Bewegung: 550 mm
• W-Achse Vorschub: 1600 mm/min

Arbeitstisch

• Äußere Länge: 1400 mm
• Äußere Breite: 1600 mm
• Max. Abstand zwischen Vertikalspindel und Arbeitstisch: 1800 mm
• Tischbelastung: Maximum 12,000 kg

Werkzeugplätze

• Max. Gewicht der Werkzeuge: 25 kg
• Max. Durchmesser der Werkzeuge: 125 mm
• Max. Länge des Revolvers: 400 mm
