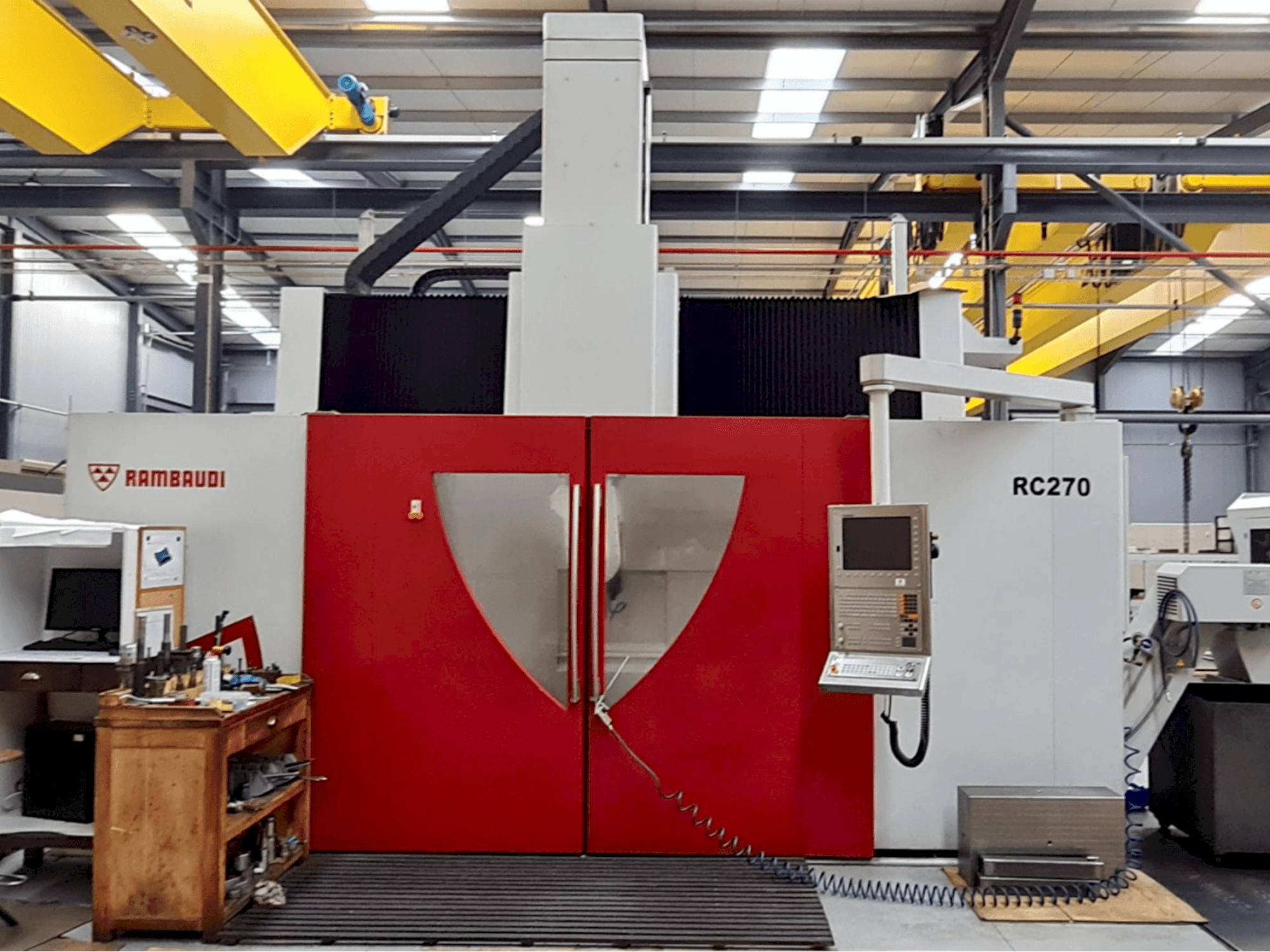

Dieses Rambaudi RC 270 Vertikal-Bearbeitungszentrum wurde im Jahr 2014 hergestellt. Es ist mit einer HEIDENHAIN iTNC 530 HSCI Steuerung ausgestattet und hat 5 Achsen. Die Spindeldrehzahl liegt bei 24000 U/min und läuft mit einem HSK-A63 Werkzeugkegel. Die Maschine hat 38428 Einschaltstunden und 23655 Zerspanungsstunden geleistet. Sie zeichnet sich durch ihren beweglichen Querträger aus, der das Bearbeitungszentrum für die Hochgeschwindigkeitsbearbeitung mit 5 Achsen geeignet macht. Siehe Foto- und Videogalerie für weitere Eindrücke. Einen Auszug aus den technischen Daten (EN) finden Sie unten als PDF.
Übersicht
- Hersteller: Rambaudi
- jahr: 2014
- MODELL: RC 270
- Produktionsstunden: 23655
- anwendungstyp: Fräsen
- Standort: Portugal
- maschinentyp: Bearbeitungszentren (vertikal)
- Verfügbarkeit: Verkauft
- Marke Steuergerät: Heidenhain
Technische Daten - Rambaudi RC 270
Steuergerät
- Hersteller: Heidenhain
- Modell: iTNC530 HSCI
Hauptantrieb
- Drehzahlbereich Spindel: 24000 rpm 1/MIN
- Werkzeugaufnahme: HSK-A63
- Anzahl der Achsen: 5
Bewegung
- X-Achse Bewegung: 2700 mm
- Y-Achse Bewegung: 2200 mm
- Z-Achse Bewegung: 1250 mm
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - X und x1 = 2200 mm // geschwindigkeit: 40 m/1' // längsverschiebung des querträgers auf 2 säulen
- - Y = 2700 mm // geschwindigkeit: 40 m/1' // querverschiebung des kreuzsattels des stößelhalters auf dem querträger
- - Z = 1250 mm // geschwindigkeit: 40 m/1' // vertikale verschiebung des dammes auf dem quersattel
- - C kontinuierlich = 400 (+/- 200 °) // drehung des kopfes um die vertikale achse des stößels
- - A kontinuierlich = 230 ° (+ 120 °, -110 °) // drehung des elektrospindelträgers im inneren der kopfgabel
- - Genauigkeit der linearen maschinenachsen (x, x1, y, z): p = 0,015 mm / optische linie des messwertaufnehmers
- - Präzision der polaren maschinenachsen (c,a): 15 bogensekunden - wiederholbarkeit 10 bogensekunden / messwertaufnehmer
- - Drehmoment: c, a kontinuierlich = 1000 nm // c, a gebremst = 4000 nm
- Qualitative Maschinenvorteile:
- - Numerisch gesteuertes fräszentrum mit beweglichem querträger, geeignet für hochgeschwindigkeitsbearbeitung mit 5 achsen
- - Zwei seitliche säulen, auf denen der querträger läuft
- - Ein querträger, der den kreuzsattel des stößelhalters und den schlitten auf den säulen trägt
- - Ein stößel, der vertikal im quersattel gleitet
- - Ein am unteren teil des stößels befestigter kopf
- - Ein arbeitstisch in der mitte der säulen, mit folgenden eigenschaften: 2500 x 2000 mm // 10000 kg/m2 // 300 mm dicke des gusseisentisches // 8 t-nuten - breite 28mm
- - Die maschine ist mit einem 2-achs-glob 89 g fräskopf (c und a kontinuierlich) ausgestattet
- - In der kopfgabel ist die spindel mit 24000 u/min, hsk-a 63 werkzeugaufnahme untergebracht
- - 38428 Maschinenbetriebsstunden // 23655 Schnittstunden
Maschinenvorteile
Zusätzliche Informationen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
